الدليل الهندسي لألوح الساندوتش بانل المواصفات الفنيه واسرار التنفيذ 2026
الفصل الأول: الثورة الإنشائية ومفهوم البناء المستدام
تشهد صناعة البناء والتشييد الحديثة تحولاً جذرياً نحو استخدام الأنظمة الإنشائية المسبقة الصنع (Prefabricated Elements)، والتي توفر أعلى درجات الكفاءة الحرارية، والسرعة في التنفيذ، وتخفيض التكاليف التشغيلية على المدى الطويل. وفي قلب هذه الثورة تقف ألواح الساندوتش بانل (Sandwich Panels) كخيار هندسي رئيسي للمباني الصناعية، والمستودعات، وغرف التبريد، والمشاريع التجارية والسكية المتقدمة.
تعتمد فلسفة الساندوتش بانل على مفهوم الهندسة القيمة (Value Engineering)، حيث يتم دمج صفيحتين معدنيتين مع قلب عازل عالي الكفاءة للحصول على مركب إنشائي خفيف الوزن ويمتلك قدرة عالية جداً على تحمل الأحمال الهيكلية والعوامل الجوية المختلفة.
تلتزم شركة تعمير الكبرى بتطبيق أعلى معايير الجودة في اختيار وتثبيت ألواح الساندوتش بانل، بدءاً من استلام المواد الخام وحتى التسليم النهائي للعميل.
الفصل الثاني: التشريح الهيكلي والتحليل الفيزيائي للمكونات
تتكون ألواح الساندوتش بانل من ثلاثة أجزاء رئيسية تعمل معاً كمنظومة ميكانيكية متكاملة لمقاومة قوى الضغط، والقص (Shear Stresses)، والانحناء:
1. الصفائح المعدنية الخارجية والداخلية (Skin Layers)
تُشكل الصفائح الغلاف الخارجي والداخلي الذي يحمي القلب العازل ويمنح اللوح الصلابة المطلوبة:
- الصاج المجلفن بالغمس الساخن (Hot-Dip Galvanized Steel): الخيار الأكثر شيوعاً، ويحتوي على طبقة حماية من الزنك لمقاومة الصدأ والتآكل (تخانات من 0.4 مم إلى 0.8 مم).
- سبائك الألو–زنك (Aluzinc – 55% Aluminum, 43.4% Zinc, 1.6% Silicon): توفر مقاومة تآكل ممتازة تصل إلى ضعف عمر الصاج المجلفن التقليدي في البيئات القاسية.
- ألومنيوم الواجهات (Aluminum Sheets): يتميز بخفة الوزن والمقاومة العالية للملوحة، ويُفضل استخدامه في المناطق الساحلية.
- الفولاذ المقاوم للصدأ (Stainless Steel): يُستخدم في تطبيقات غرف العمليات، وتصنيع الأغذية، والبيئات التي تتطلب معايير صحية وتعقيم متقدمة.
2. طبقات الحماية والطلاء (Coating Systems)
يتم طلاء الصاج المعدني بعدة طبقات لحمايته من الأشعة فوق البنفسجية (UV) والتآكل الكيميائي:
- البوليستر (Polyester – PE): طلاء قياسي للمباني العادية والمستودعات مغلقة الاستخدام.
- البولي يوريثان المطور (PVDF / HDP): يُستخدم في المناطق ذات التعرض العالي لأشعة الشمس المباشرة ورطوبة البحر.
3. القلب العازل (Insulation Core)
يُمثل القلب العازل العنصر الأساسي للعزل الحراري والصوتي وتحديد مقاومة الحريق.
جدول المقارنة الهندسي بين أنواع العوازل
|
الخاصية / معيار المقارنة |
البولي يوريثان (PUR) |
البولي إيزوسيانورات (PIR) |
الصوف الصخري (Rockwool) |
البوليسترين الممدد (EPS) |
|---|---|---|---|---|
|
الكثافة القياسية (كجم/م³) |
38 – 42 |
40 – 45 |
100 – 140 |
16 – 24 |
|
معامل التوصيل الحراري (\lambda) |
~ 0.022 W/m.K |
~ 0.019 W/m.K |
~ 0.038 W/m.K |
~ 0.035 W/m.K |
|
مقاومة الحريق والاشتعال |
قابل للاشتعال (B3/B2) |
ذاتي الإطفاء / مقاوم (B1) |
غير قابل للاشتعال مطلقاً (A1) |
قابل للاشتعال (B3) |
|
العزل الصوتي (Sound Attenuation) |
متوسط |
متوسط |
ممتاز جداً |
ضئيل / ضعيف |
|
مقاومة امتصاص الماء والرطوبة |
عالية جداً (خلية مغلقة) |
عالية جداً (خلية مغلقة) |
منخفضة (يتطلب حماية) |
متوسطة |
|
التطبيق الموصى به |
المستودعات وغرف التجميد |
الهياكل الصناعية عالية الأمان |
الفصل الثالث: جدول المقارنة الفنية بين البانل المحلي والمستورد
|
معيار المقارنة |
البانل المحلي (المصنع وفق المواصفات السعودية) |
البانل المستورد |
|---|---|---|
|
وقت التوريد والتسليم |
قصير ومرن (خلال أيام من طلب المشروع) |
يتأخر بسبب الشحن الدولي وإجراءات الجمارك |
|
التخصص والمقاسات |
قص مخصص حسب أطوال وتصاميم المشروع |
مقاسات جاهزة ومحدودة التعديل |
|
التكلفة الإجمالية |
تنافسية جداً وتوفر في مصاريف الشحن |
مرتفعة بسبب الضرائب الجمركية والشحن البحرية |
|
خدمة ما بعد البيع |
سهلة ومتاحة فورياً من المصنع |
صعبة وتستلزم التواصل مع جهات خارجية |
|
مطابقة المواصفات القياسية |
مضمونة ومطابقة لمعايير SASO و Civil Defense |
تحتاج لفحص وتأكيد قبل الاعتماد |
|
قطع الملحقات والتثبيت |
متوفرة فوراً من نفس المادة والألوان |
قد يتأخر توريد الملحقات المطابقة |
الفصل الرابع: التطبيقات الهندسية واستخدامات الساندوتش بانل
تغطي ألواح الساندوتش بانل نطاقاً واسعاً من المشاريع الحيوية:

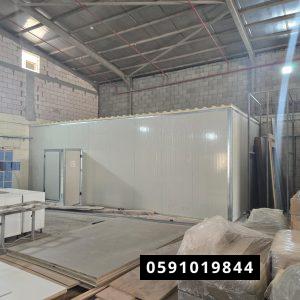

- غرف التبريد والتجميد (Cold Stores & Freezers): تستخدم سمكات عالية من عازل PIR/PUR (تصل إلى 150 مم – 200 مم) للحد من تسرب الحرارة.
- المستودعات والمصانع (Industrial Warehouses): تغطية الأسقف والجدران لحماية المنتجات وتقليل تكلفة التكييف.
- المباني السكنية والإدارية الجاهزة (Prefabricated Offices): حل سريع وفعال لبناء المكاتب الميدانية والملاحق.
- المزارع وحظائر الدواجن (Poultry Farms): حماية الحيوانات والمنتجات الزراعية من التقلبات الحرارية العالية.
- المباني ذات المتطلبات الخاصة للحريق: استخدام ألواح الصوف الصخري (Rockwool) للجدران الفاصلة لحماية المنشأة لأكثر من 120 إلى 240 دقيقة.
-

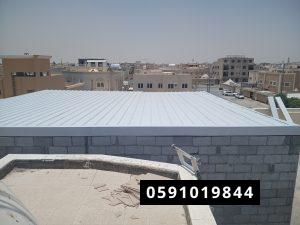

ملاحق ساندوتش بانل
الفصل الخامس: دليل التركيب والتنفيذ الميداني (Step-by-Step Installation)
تضمن شركة تعمير الكبرى تنفيذ عمليات التثبيت بأعلى دقة ميكانيكية لمنع التسريبات:
1. عمليات التداول والرفع (Handling & Lifting)
- استخدام رافعات مجهزة بوسائد قماشية حامية لمنع خدش طلاء الصاج.
- حظر سحب الألواح فوق بعضها لتجنب تلف طبقة البوليستر.
2. تجهيز الهيكل الحديدي والأنظمة السفلية (Sub-Structure)
- التأكد من استوائية التيوبات والشغارات الحديدية (Purlins).
- تثبيت شريط عزل مطاطي (EPDM Gasket) على التيوبات لمنع الاحتكاك المباشر وتكثف الرطوبة.
3. التثبيت والربط الميكانيكي
- استخدام براغي ذاتية التسقيب (Self-Drilling Screws) مجهزة برنديلة من مطاط (EPDM) لمنع تسرب مياه الأمطار.
- تطبيق السيليكون الكيميائي المعالج (Neutral Silicone) في الفواصل والأقفال (Tongue & Groove) قبل التعشيق.
الفصل السادس: الجدوى الاقتصادية وتحليل التكاليف على المدى الطويل
إن اختيار ألواح الساندوتش بانل يوفر عائدات استثمارية عالية للمشاريع مقارنة بالبناء التقليدي (الخرسانة والدمك):
- توفير استهلاك الطاقة الكهربائية: يقلل الساندوتش بانل من تكلفة التكييف بنسبة تصل إلى 35% – 50%.
- سرعة الإنجاز: تقليل فترة التنفيذ بنسبة 60% مما يعجل بتشغيل المشروع وتوليد الإيرادات.
- تخفيض الأحمال الإنشائية: خفة وزن الألواح تقلل من أحمال القواعد والهياكل الحديدية المصممة للمبنى.
الفصل السابع: دليل الصيانة الدورية وإجراءات الفحص
للحفاظ على كفاءة البانل الممتدة لعشرات السنين، توصي شركة تعمير الكبرى ببرنامج صيانة شامل:
- الفحص السنوي للفواصل والسيليكون: إعادة تعبئة الفواصل المطاطية عند ظهور علامات الجفاف أو التشققات.
- غسيل الألواح الخارجية: تنظيف السطح بالماء والصابون غير الخشن لإزالة الأتربة والأملاح والتراكمات الكيميائية.
- فحص براغي التثبيت: التأكد من عدم ارتخاء البراغي أو تآكل الوردات المطاطية تحت ظروف الرياح والاهتزازات.
الفصل الثامن: الفحوصات المخبرية وشهادات الجودة (SASO & FM Approval)
تلتزم شركة تعمير الكبرى بتوريد وتركيب المنتجات الحاصلة على أعلى معايير الجودة المحلية والدولية:
- شهادة الهيئة السعودية للمواصفات والمقاييس والجودة (SASO): مطابقة سمك الصاج، كفاءة الكثافة للعازل، وخلوه من الغازات الضارة بالبيئة.
- اعتماد الدفاع المدني السعودي: لضمان مطابقة فئات اشتعال العوازل (PIR و Rockwool) لمتطلبات كود البناء السعودي (SBC).
- اعتمادات FM Global (FM Approved): تأكيد مقاومة الألواح للحرائق والعواصف الهوائية العاتية.
الفصل التاسع: الأخطاء التنفيذية الكارثية وكيف تتجنبها الشركة
|
الخطأ التنفيذي الشائع |
النتيجة الكارثية |
الحل الهندسي والمعالجة لدى “تعمير الكبرى” |
|---|---|---|
|
استخدام صاروخ القطع العادي (Angle Grinder) |
تطاير الشرار وتلف طلاء الصاج وصدأ اللوح سريعا |
استخدام منشار القطع البارد المخصص (Cold Saw) |
|
إهمال السيليكون بين التعشيقات |
تسرب المياه وتكثف الرطوبة داخل العازل |
استخدام سيليكون هيكلي غير حامضي في جميع الأقفال |
|
الإفراط في شد براغي التثبيت |
انقشاط الوردة المطاطية وانبعاج الصاج وتحدب السطح |
ضبط عزم الدوران للمفك الكهربائي (Torque Control) |
|
ترك غلاف الحماية Biaxial Film على الصاج |
التصاق الغلاف بالصاج بصعوبة وصعوبة إزالته مستقبلاً |
إزالة الغلاف الواقي فور الانتهاء من تركيب اللوح مباشرة |
الفصل العاشر: الأسئلة الشائعة (FAQ)
س1: ما هو العمر الافتراضي لألواح الساندوتش بانل؟
ج: يتراوح العمر الافتراضي بين 20 إلى 35 عاماً بناءً على جودة الصاج المستخدم، ونوع الطلاء، والالتزام بجدول الصيانة الدورية.
س2: هل يمكن تركيب ألواح الساندوتش بانل فوق الأسقف القديمة؟
ج: نعم، يمكن استخدام الساندوتش بانل كخيار ممتاز لإعادة تأهيل وتغطية الأسقف الزنكية أو الخرسانية القديمة لرفع كفاءة العزل الحراري.
س3: ما الفرق بين عازل PUR وعازل PIR؟
ج: بولي إيزوسيانورات (PIR) هو نسخة مطورة هندسياً من البولي يوريثان (PUR)، حيث يتميز بمقاومة أعلى بكثير للحريق والدخان وتوصيل حراري أقل.
الفصل الحادي عشر والخلاصة: لماذا تعد شركة تعمير الكبرى خيارك المثالي؟
تعتبر شركة تعمير الكبرى للمقاولات العامة رائدة في حلول وتطبيقات الساندوتش بانل في المملكة العربية السعودية، حيث تجمع بين الخبرة الهندسية الطويلة، والاستخدام الأحدث للتقنيات والمعدات الميدانية.
- الدقة في التنفيذ: فرق عمل متخصصة ومدرّبة على أعلى المستويات الهندسية.
- المواصفات القياسية: التزام تام بكود البناء السعودي ومعايير السلامة العامة.
- الدعم الفني المتكامل: استشارات هندسية تبدأ من مرحلة التصميم وحساب الأحمال وحتى تسليم المشروع مع تقديم ضمانات شاملة.
المواصفات الفنية المعتمدة لألواح الساندوتش بانل:
نعتمد في شركة تعمير الكبرى المواصفة الأوروبية EN 14509:
الصاج الخارجي: صاج مجلفن سماكة 0.50 مم مطلي PVDF مقاوم للأشعة فوق البنفسجية
الصاج الداخلي: سماكة 0.40 مم مطلي بوليستر أبيض
القلب العازل: بولي يوريثان PIR كثافة 40 كغ/م3 مقاوم للحريق B2
السماكات المتوفرة: 5 سم (U=0.44) ، 7.5 سم (U=0.30) ، 10 سم (U=0.23)
العرض الفعال: 100 سم للجدران، 100 سم للأسقف المموجة.
أسرار التنفيذ التي تمنع التسريب وتمدد العمر لـ 20 سنة:
فرق التركيب في تعمير الكبرى يطبق 3 أسرار لا يطبقها 80% من المقاولين:
1. التركيب عكس اتجاه الرياح السائد في الرياض (شمال شرق) لمنع دخول الغبار والماء
2. استخدام براغي ذاتية التثقيف 5.5×135 مع واشر EPDM وليس حديد عادي لمنع الصدأ
3. نظام العاشق والمعشوق مع شريط بوتيل في كل فاصل + سيلكون محايد في النهايات، وليس سيلكون عادي يتشقق بعد سنة.
سعر ساندوتش بانل توريد وتركيب بالرياض مع تعمير الكبرى:
سعر توريد وتركيب ساندوتش بانل بالرياض يبدأ من 95 ريال للمتر المربع شامل الهيكل الخفيف والإكسسوارات وضمان 10 سنوات ضد التسريب وعيوب المصنع. السعر النهائي يحدد بعد المعاينة حسب السماكة ونوع الصاج وارتفاع التركيب.
تواصل الآن لمعاينة مجانية داخل الرياض وتسعيرة مفصلة مكتوبة بنفس اليوم.
